02. Vertex Shader

1. 개요

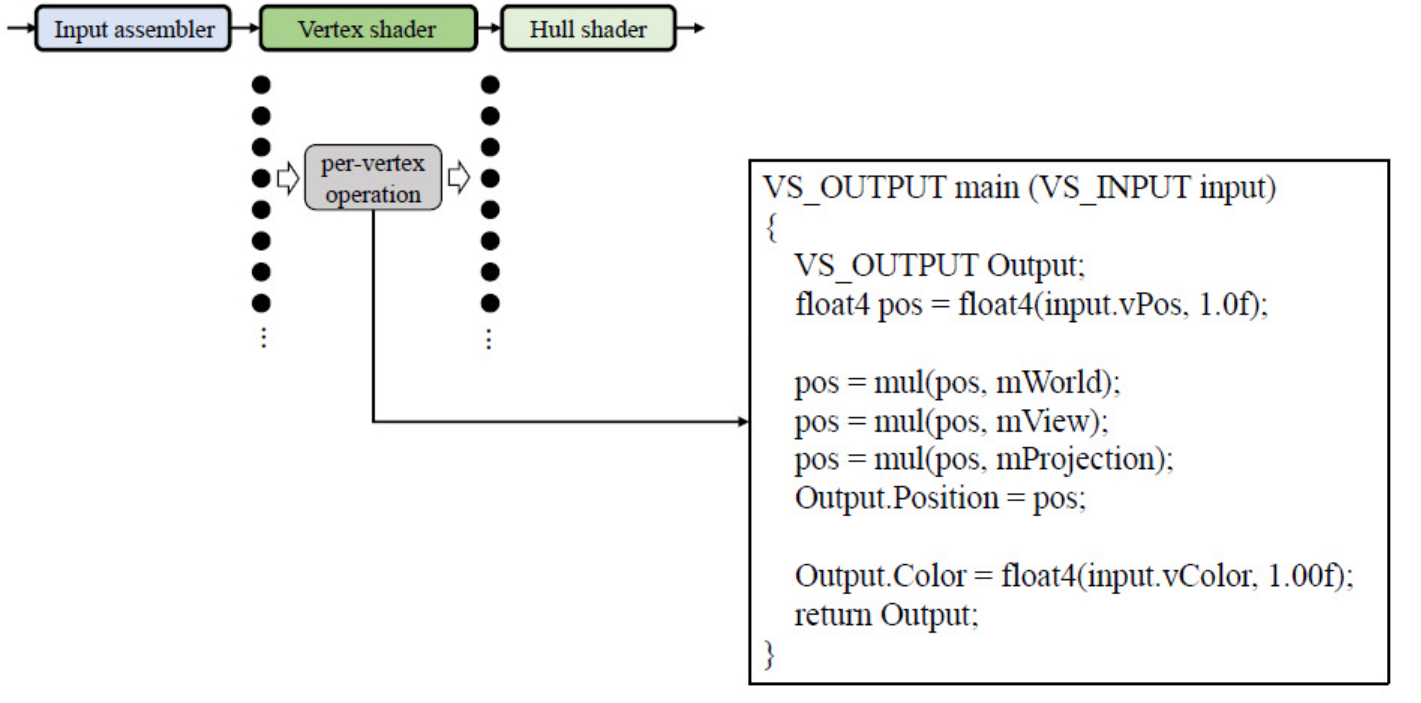

정점 셰이더(VS)는 그래픽스 파이프라인에서 Input Assember 다음에 위치하는 첫 번째 프로그래밍 가능(Programmable) 스테이지이다.

IA가 조립한 모든 정점(Vertex)은 파이프라인을 통해 각 정점 당 정점 셰이더 프로그램이 한번씩 실행된다. (per vertex Operation)

VS는 고립된 환경에서 실행되며, 오직 현재 입력된 정점 1개의 데이터만 접근할 수 있고 다른 정점의 정보는 알지 못한다.

2. 좌표 변환

정점 셰이더는 좌표계 변환(Coordinate Transformation)을 담당한다.

• Object space (Model Space)

Object의 관점에서 정의된 좌표계이다. Object를 만들 때 사용되는 좌표계.

다른 Model과는 보통 관련 없다.

축은 Object와 함께 회전한다.

• World space

3D World(또는 우주)를 정의하는 좌표계이다.

3D World에는 여러 객체, 캐릭터 및 카메라가 포함되어, 단일 좌표계로 모든 모델을 모은다.

• Camera space

카메라의 관점에서 정의된 좌표계이다.

월드 공간 좌표계는 목표 카메라에 따라 재계산된다.

일부 응용 프로그램에서는 Eye space이라고도 한다.

• Clip space

카메라 공간의 점들에 투영 변환(Projection Transform)을 수행하여 정의된 좌표계이다.

이 좌표 변환은 보통 CPU로부터 상수 버퍼(Constant Buffer)를 통해 전달받은 3개의 행렬(Matrix)을 순차적으로 곱하여 수행된다.

WVP: World View Projection transform

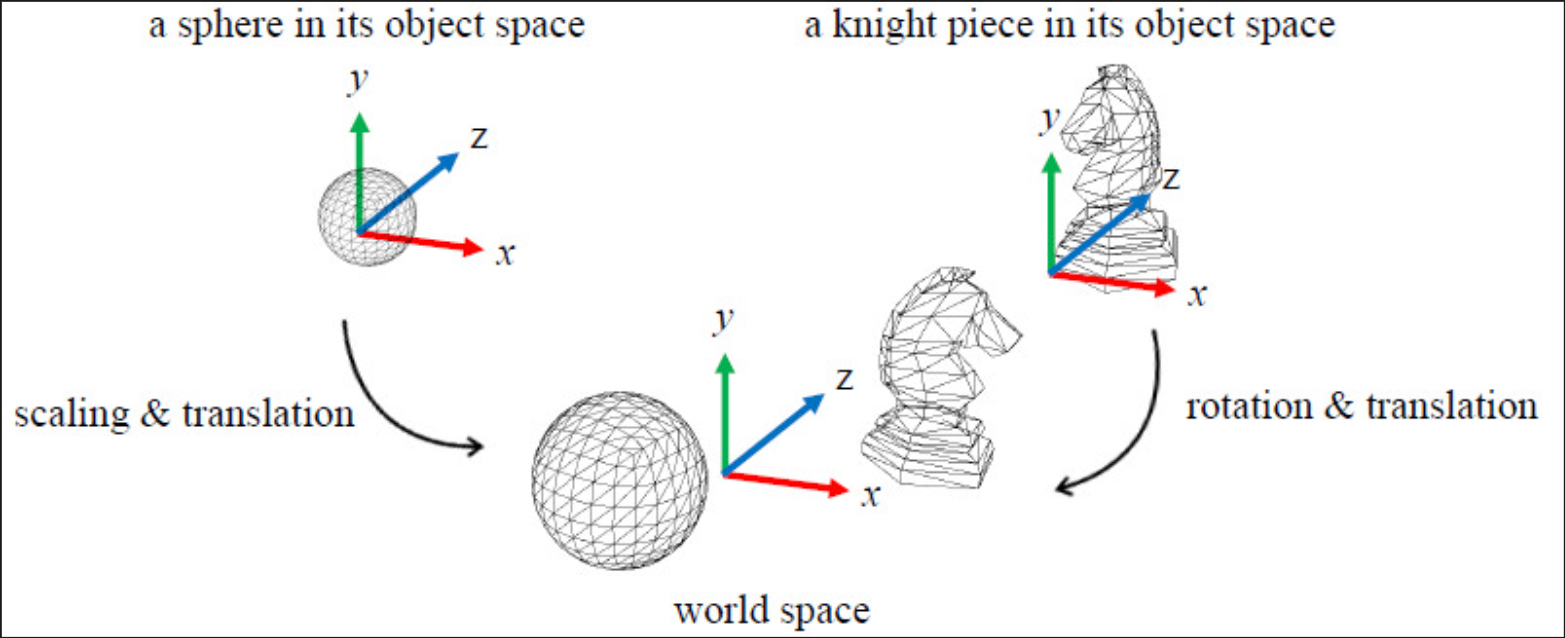

3. World transform

각 객체 공간에서 정의된 모든 객체를 월드 공간이라는 단일 환경으로 조립하는 것이다.

아핀 변환으로 구성된 월드 행렬은 [L|t] 로 표시되며, L은 선형 변환 행렬이고 t는 평행 이동 행렬이다.

VS: 법선 벡터 변환 (Transform Vertex Normal)

1.  왜 법선을 다르게 변환하는가?

정점 셰이더는 정점(Vertex)의 위치와 법선(Normal)을 모델 공간에서 월드 공간으로 변환한다.

• 정점(위치): 월드 행렬 W = [L|t] (L: 선형 변환, t: 이동)을 그대로 곱한다.
• 법선(방향): 월드 행렬 W를 그대로 곱하면 렌더링(조명 계산)이 깨질 수 있다.

2. 원인: 비균일 스케일링 (Non-uniform Scaling)

법선은 항상 표면에 수직(90도)을 유지해야 하는 '방향' 벡터이다.

1. 이동(Translation, t): 물체가 이동해도 표면의 방향은 변하지 않는다. 따라서 법선은 t의 영향을 받지 않는다.
2. 회전 및 균일 스케일: 물체가 회전하거나 모든 축으로 동일하게 커지면(균일 스케일), 법선도 행렬 L을 곱해도 여전히 표면에 수직을 유지한다.

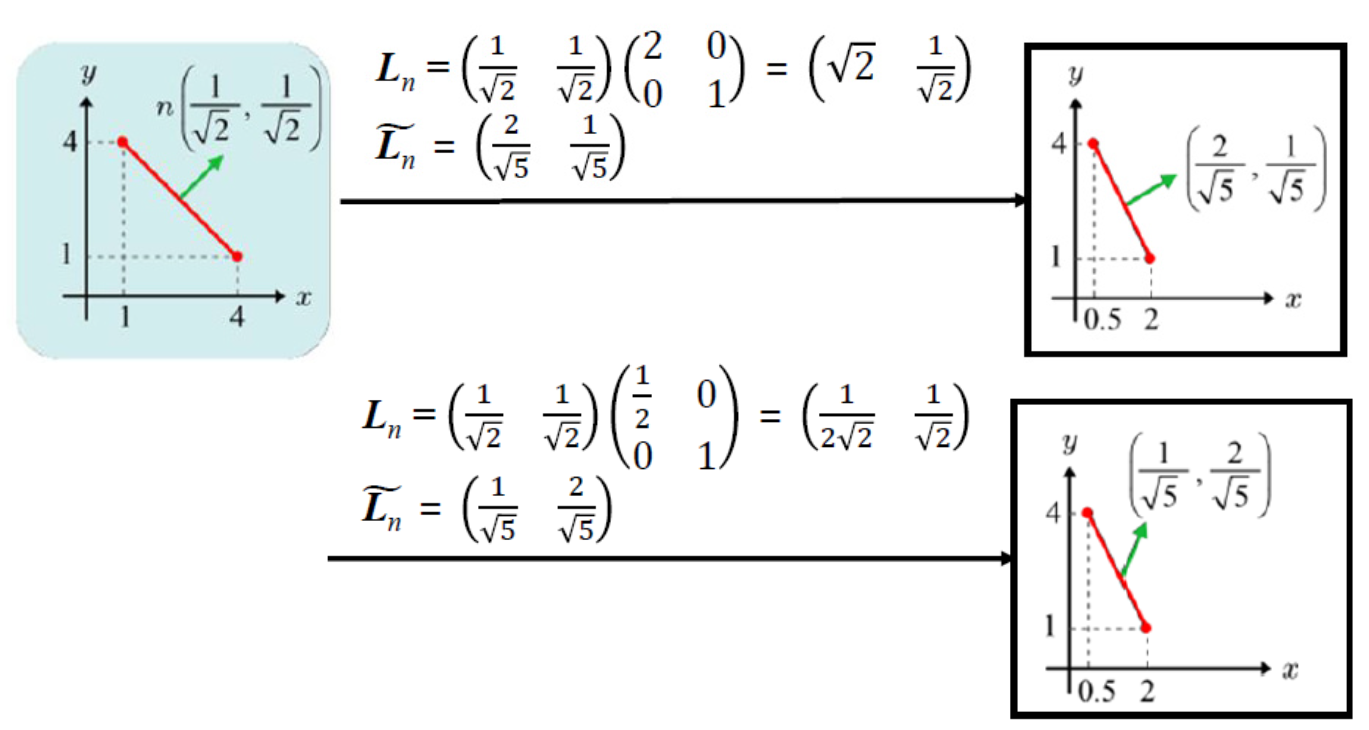

3. 비균일 스케일: 물체가 X축으로만 3배 늘어나는 등(비균일 스케일), 축마다 다르게 스케일이 적용되면 문제가 발생한다.
   • 표면(Surface)은 X축으로 3배 늘어나며 기울어진다.
   • 이때 법선에도 똑같이 L (X축 3배 변환)을 적용하면, 법선이 기울어진 표면에 더 이상 90도를 유지하지 못하고 함께 찌그러진다.

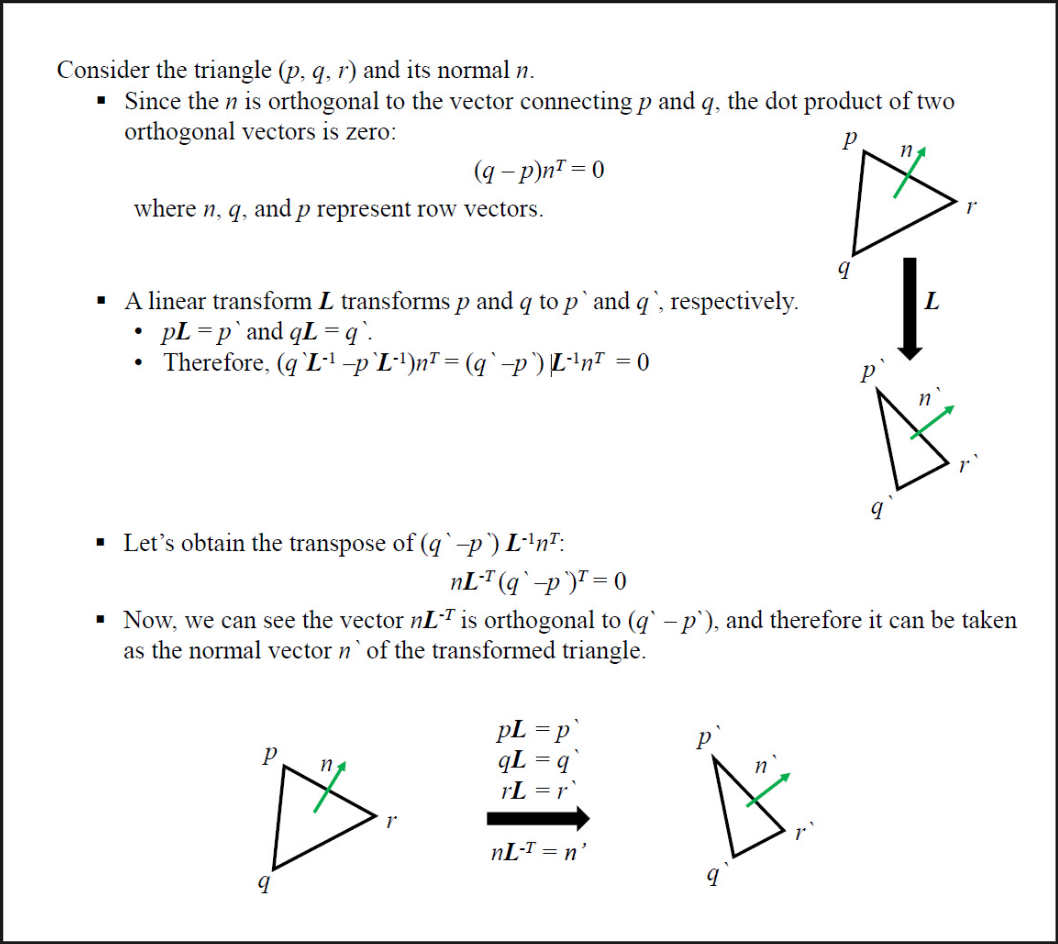

3. 해결책: (L⁻¹)ᵀ (역행렬의 전치)

이 문제를 수학적으로 해결하기 위해, 법선 벡터는 L 대신 L의 역행렬의 전치(Inverse Transpose) 행렬, 즉 (L⁻¹)ᵀ (또는 L^-T)을 곱한다.

이 행렬을 사용하면, 비균일 스케일링으로 표면이 찌그러지더라도 법선은 항상 변형된 표면에 정확히 수직인 방향을 유지할 수 있다.

• 정점 변환: V_world = L * V_model + t
• 법선 변환: N_world = (L⁻¹)ᵀ * N_model

4. 결론: 왜 항상 (L⁻¹)ᵀ 를 사용하는가?

셰이더 코드를 작성할 때, 현재 물체에 적용된 월드 행렬 L이 비균일 스케일링을 포함하는지 여부를 매번 검사하는 것은 비효율적이다.

• 안전성: (L⁻¹)ᵀ는 비균일 스케일링이 있든 없든 항상 올바른 법선 방향을 계산해 준다. (비균일 스케일링이 없는 경우, L과 (L⁻¹)ᵀ는 방향이 같다.)

따라서 개발자는 비균일 스케일링 여부와 관계없이, 항상 (L⁻¹)ᵀ를 사용하여 법선을 변환하는 것이 가장 안전하고 일반적인 방법이다.

5. 최종 처리: 정규화 (Normalization)

(L⁻¹)ᵀ 행렬을 곱하는 과정에서 법선 벡터의 길이가 1이 아닐 수 있다. 조명 계산은 길이가 1인 단위 벡터(Unit Vector)를 기준으로 하므로, 셰이더 코드의 마지막 단계에서 변환된 법선을 **정규화(normalize)**하여 길이를 1로 다시 만들어야 한다.

High-level shader language



// HLSL (셰이더 코드 예시)

// 1. (L⁻¹)ᵀ 행렬을 상수 버퍼로 받음 (혹은 월드 행렬로 계산)
float3 normal_World = mul(input.Normal_Model, (float3x3)WorldInverseTranspose);

// 2. 최종적으로 길이를 1로 정규화한다.
normal_World = normalize(normal_World);



4. View transform

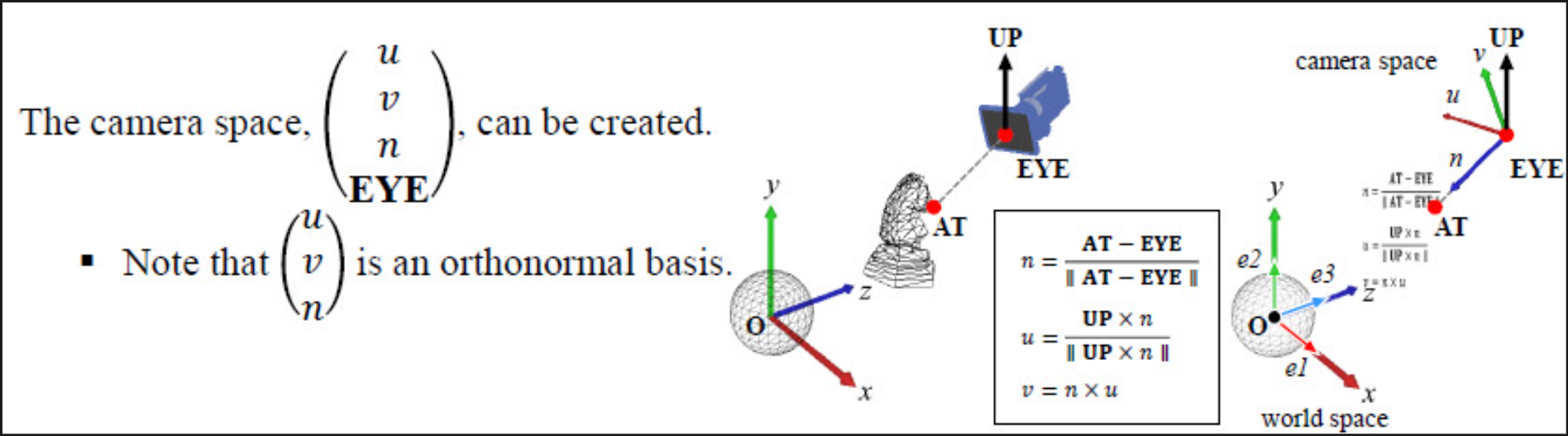

1. Camera Pose and Camera Space

• EYE : 카메라 위치
• AT : 카메라가 조준하는 지점
• UP : 카메라 상단으로 수직한 벡터 (대부분 World Space의 vertical axis, y axis로 설정)

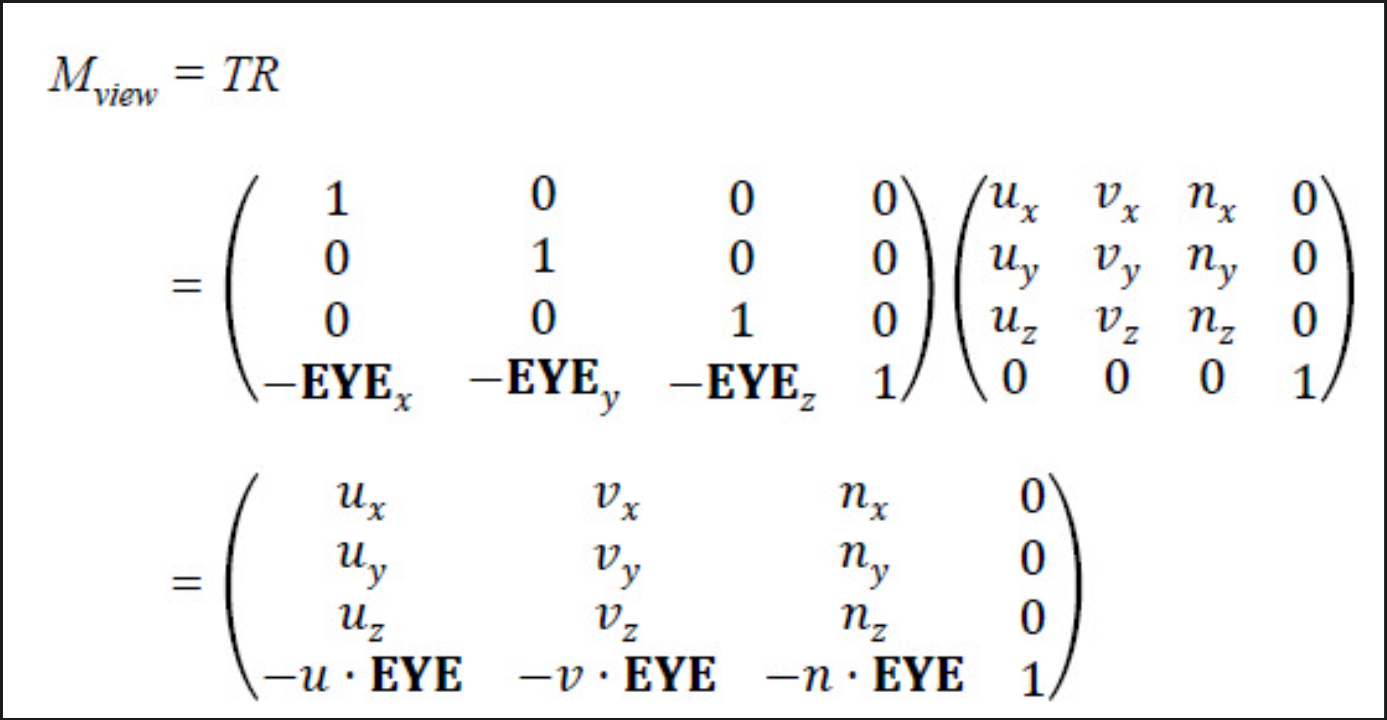

2. View Transform Matrix

• Camera Space는 (u, v, n, EYE), World Space는 (e1, e2, e3, O)
• World Space에 있는 모든 객체에 View Matrix를 적용하여, Camera Space로 전환한다. 따라서 Translate, Rotation을 포함한 변환 필요 행렬이 View Matrix이다.

5. Projection transform

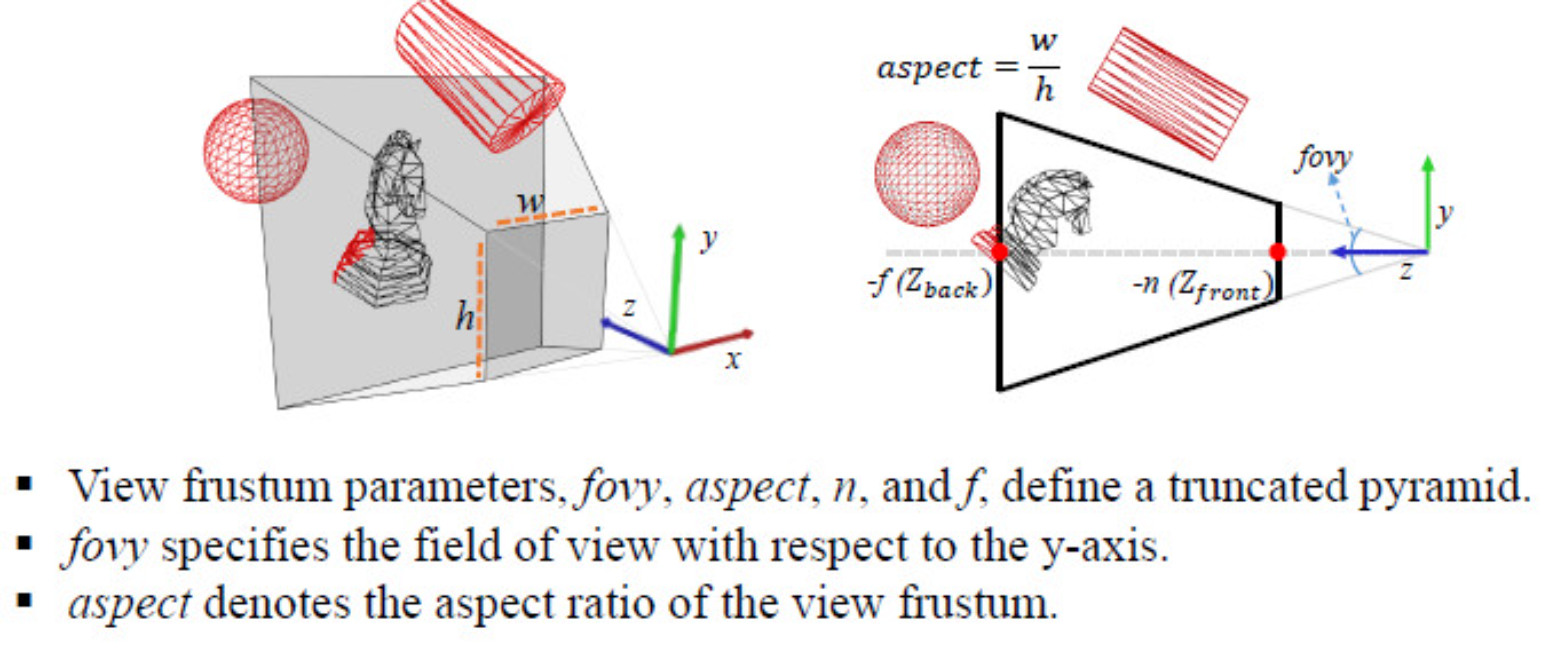

1. View Frustum

• 카메라는 제한된 시야(Field of View)를 가지므로 씬의 모든 것을 한 번에 볼 수 없다.
• 이 영역은 일반적으로 카메라의 위치(EYE)를 꼭대기로 하는 사각뿔(Pyramid)에서 앞부분(Near Plane)과 뒷부분(Far Plane)을 잘라낸 모양 절두체 모양.
• 본질적으로, 뷰 프러스텀은 카메라의 눈(EYE)으로 수렴하는 투영 선들의 집합(a convergent pencil of projection lines)으로 구성된 원뿔형 공간이다.
• 이 "수렴"하는 특성 때문에 3D 점들이 2D 화면에 매핑될 때 원근 투영(Perspective Projection) 효과가 발생한다. (즉, 멀리 있는 객체가 더 작게 보인다..)

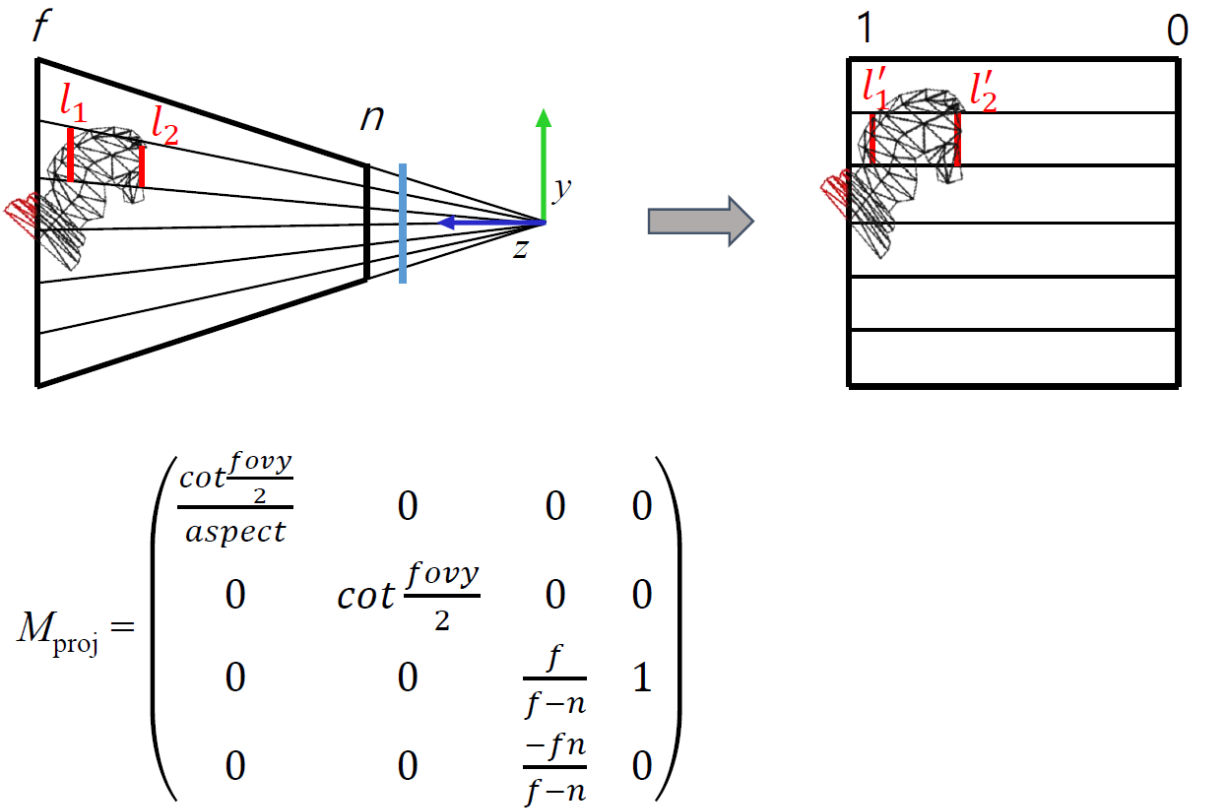

2. Projection Transform

Projection Transform은 이 비대칭적인 사각뿔 모양의 뷰 프러스텀을, 클리핑(Clipping)하기 편하도록 단순하고 표준화된 큐브(Cube) 형태로 변형(Warp)하는 변환 과정이다.

• 변환 전: 뷰 프러스텀 (사각뿔 모양)
• 변환 후: 클립 공간(Clip Space) (축에 정렬된 정육면체)

변환하는 이유: 클리핑 효율성하지만 원점에 중심을 둔 정육면체는 x, y, z 좌표가 특정 범위(예: -1에서 +1) 안에 있는지 비교하는 단순한 작업만으로 클리핑이 가능해져 매우 효율적이다.

뷰 프러스텀(사각뿔)은 기울어진 평면들을 가지고 있어, 어떤 정점이 이 공간 안에 있는지 밖에 있는지 판별하는 클리핑(Clipping) 연산이 매우 복잡하고 비용이 크다.

• convergent pencil of projection lines.

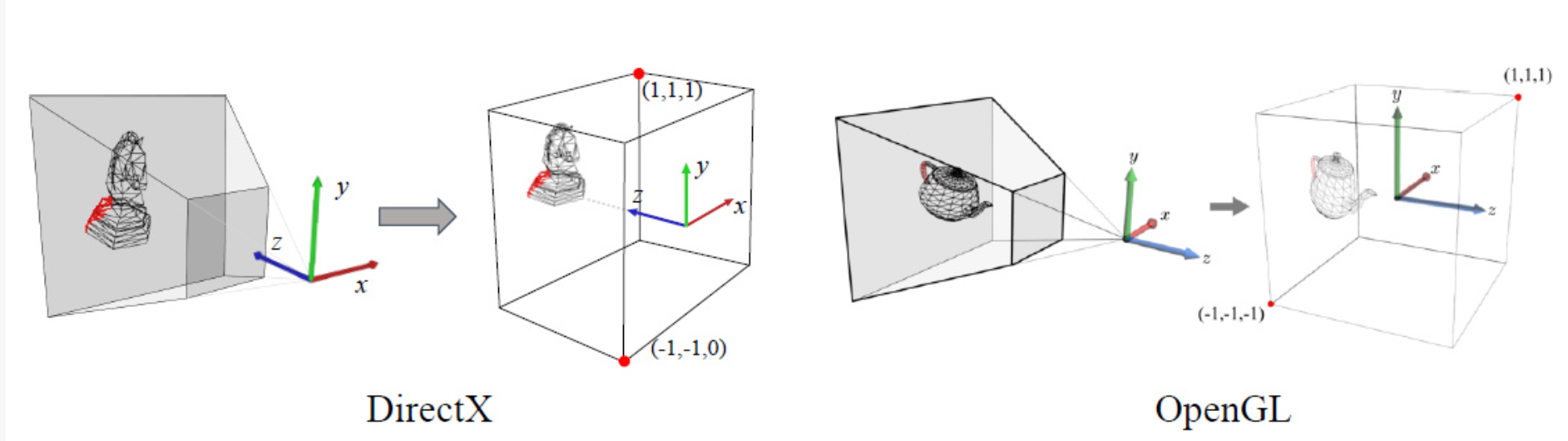

3. 클립 공간 (Clip Space)

투영 변환을 거친 후의 표준화된 공간을 클립 공간(Clip Space).

• 이 공간은 원점에 중심을 둔 축에 정렬된 큐브입니다.
• DirectX 기준: x: [-1, 1], y: [-1, 1], z: [0, 1] 범위의 2x2x1 크기 큐브.
• (참고: OpenGL은 z: [-1, 1] 범위를 사용하여 2x2x2 크기 큐브를 사용.

결론

1. 변환 전: 투영 선들이 카메라의 눈(EYE)을 향해 수렴.
2. 변환 중: 투영 행렬은 이 3D 공간을 왜곡(warp)시킨다.
3. 변환 후: 모든 투영 선들이 Z축에 평행하게 변한다.

즉, 투영 변환은 복잡한 원근 투영(Perspective)을, 하드웨어가 처리하기 매우 간단한 직교 투영(Orthographic)으로 바꾼다.

이 변환된 '클립 공간' 좌표는 정점 셰이더(VS)의 최종 출력(SV_Position)이 된다.

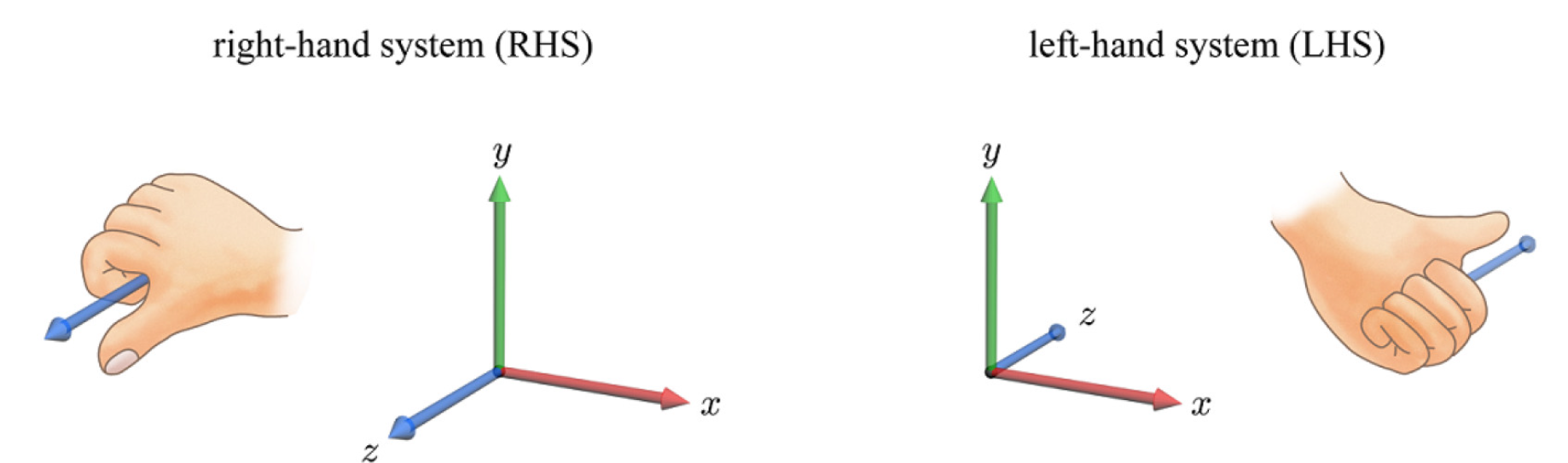

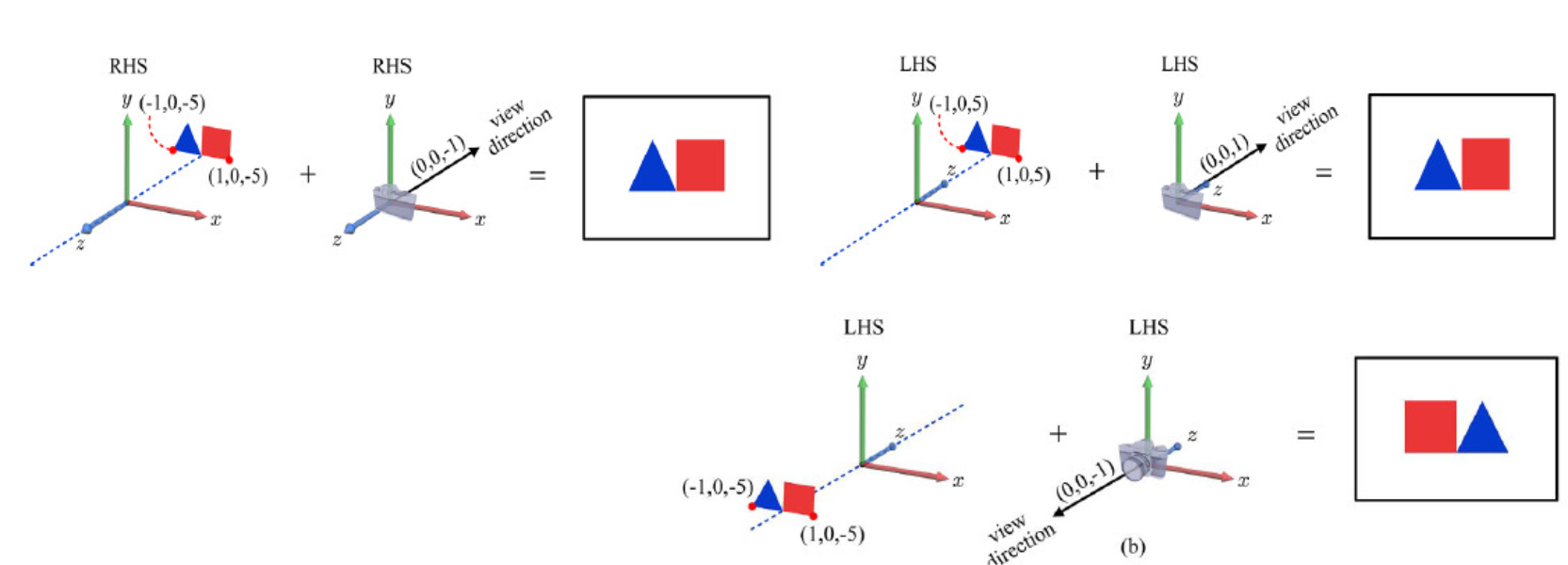

4. Right-hand System vs Left-hand system



RHS <-> LHS

• 이미지가 반전되는 것을 막기위해, 오브젝트와 view의 z 좌표에 -1을 곱해야한다.
• (z-negation <-> z-axis inversion)

Projection Transform (OpenGL)

z-aixs가 뒤집혔고, view frsutum 크기가 2x2x2로 바뀐다.

6. 기타 역할

VS는 핵심 임무인 좌표 변환 외에도 다음 단계(래스터라이저, 픽셀 셰이더)에 필요한 데이터를 처리하고 전달하는 역할을 한다.

• 데이터 전달 (Pass-through): IA로부터 입력받은 텍스처 좌표(TEXCOORD), 정점 색상(COLOR) 등을 수정 없이 그대로 다음 단계로 출력한다.
• 데이터 변환: 조명 계산에 필요한 노멀 벡터(NORMAL)나 탄젠트 벡터(TANGENT) 등은 좌표 변환(주로 월드 변환)을 거쳐야 하므로, VS가 이 변환을 수행하여 출력한다.

7. 입력과 출력

5.1. 입력 (Input)

• From IA (입력 조립기): 입력 레이아웃(Input Layout)에 의해 정의된 단일 정점 데이터.
  • 예: POSITION, NORMAL, TEXCOORD, COLOR ...
• From CPU (메모리): 상수 버퍼(Constant Buffers).
  • 예: WVP 행렬, 시간(Time) 값, 애니메이션 뼈(Bone) 행렬 등 셰이더가 실행되는 동안 필요한 '상수' 데이터.

5.2. 출력 (Output)

• 필수 (Required):
  • SV_POSITION 시맨틱(Semantic): 반드시 출력해야 하는 값. VS가 계산한 최종 '투영 공간' 좌표이다.
  • 파이프라인의 다음 단계인 래스터라이저(Rasterizer)는 이 값을 기준으로 정점이 화면 어디에 위치하는지 판단한다.
• 선택 (Optional):
  • 픽셀 셰이더(Pixel Shader)로 전달할 데이터들.
  • 예: TEXCOORD, NORMAL, WORLD_POSITION ...
  • 중요: VS가 출력한 이 값들은 래스터라이저에 의해 '보간(Interpolated)'되어 픽셀 셰이더로 전달된다.

8. (참고) 상수 버퍼와 물체별 행렬 처리

• 질문: 모든 물체는 각자 다른 월드 행렬을 가지는데, VS는 어떻게 이를 처리하는가?
• 답변:
  1. 월드 행렬은 CPU(게임 로직)가 매 프레임마다 물체별로 계산한다.
  2. GPU는 그리기 명령(Draw Call) 단위로 순차적으로 렌더링한다.
  3. CPU는 1번 물체(Object A)를 그리기 직전, 1번의 월드 행렬을 상수 버퍼에 업데이트(복사)한다.
  4. CPU가 Draw(Object A) 명령을 호출하면, VS는 상수 버퍼에서 1번 행렬을 읽어와 사용한다.
  5. 그다음, CPU는 2번 물체(Object B)의 월드 행렬을 동일한 상수 버퍼에 덮어쓰고 Draw(Object B) 명령을 호출한다.
  6. 이 과정을 모든 물체만큼 반복한다. VS 자체는 물체를 구분하지 않으며, 단지 '현재' 상수 버퍼에 들어있는 데이터를 사용할 뿐이다.
